Descrição dos Elementos das Seções Tipo

Para descrever o significado de cada elemento que vai no Ponto de um projeto realizado por Perfil e Seções, usamos "descrição" para poder informar oque significa tal ponto.
Segue abaixo nossa lista de descrições e seus significados, quando usadas na área de Projetos com Perfil e Seções Tipo.

Temos os seguintes Elementos e Descrições:

Canteiro
CC - Canteiro Central

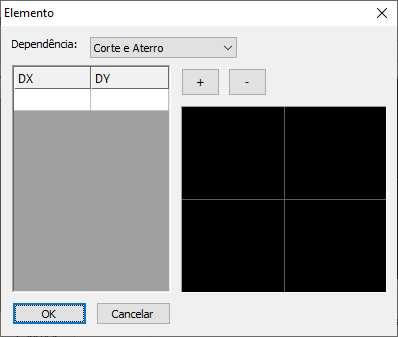

Elemento
DX - Distância no eixo X (horizontal)
DY - Distância no eixo Y (vertical)

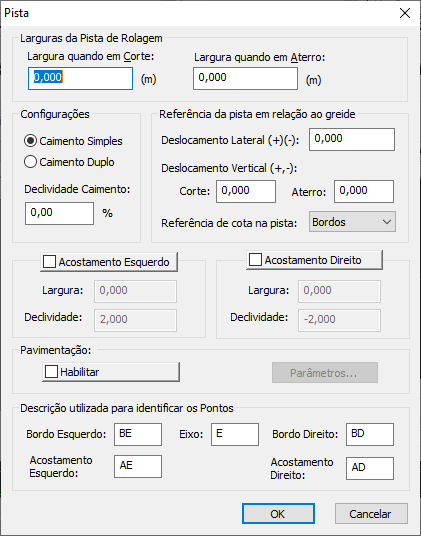

Pista
BE - Bordo Esquerdo
BD - Bordo Direito
E - Eixo
AE - Acostamento Esquerdo
AD - Acostamento Direito

Plataforma
PLE - Plataforma - Ponto da Lateral Esquerda
PLD - Plataforma - Ponto da Lateral Direita

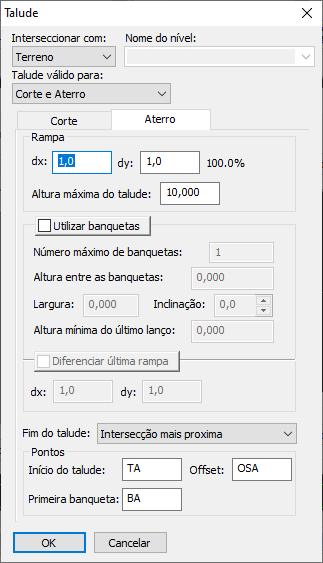

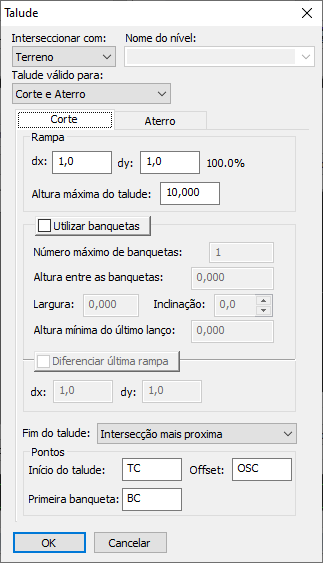

Talude
TC - Talude de Corte (início do talude)
OSC - Offset de Corte
BC - Banqueta ou Berma de Corte (pode conter numeração, dependendo da quantidade
TA - Talude de Aterro (início do talude)
OSA - Offset de Aterro
BA - Banqueta ou Berma de Aterro (pode conter numeração, dependendo da quantidade
