Criar Folha ou Prancha

Para confeccionar uma Folha ou Prancha nos formato desejado e de acordo com a sua necessidade de personalização é preciso criar um item "Desenho" vazio no Projeto e em seguida desenhar a Folha conforme seus critérios.

 Você pode ou não, transformar sua Folha em um Bloco, em todo caso, atente-se para deixar o ponto de captura da Folha nas coordenadas X,Y iguais a 0,0 pois, este será também o ponto de inserção do bloco quando for solicitado pelo software e este define a posição de inserção no Desenho quando for usar, pois é uma referencia de coordenadas que o GeoOffice usa. Outro detalhe importante, é fazer o seu desenho na Escala 1:1000.

 Para fazer um BLOCO com sua Folha, siga o caminho abaixo ou veja o artigo relacionado no final deste, que trata exclusivamente sobre essa finalidade.

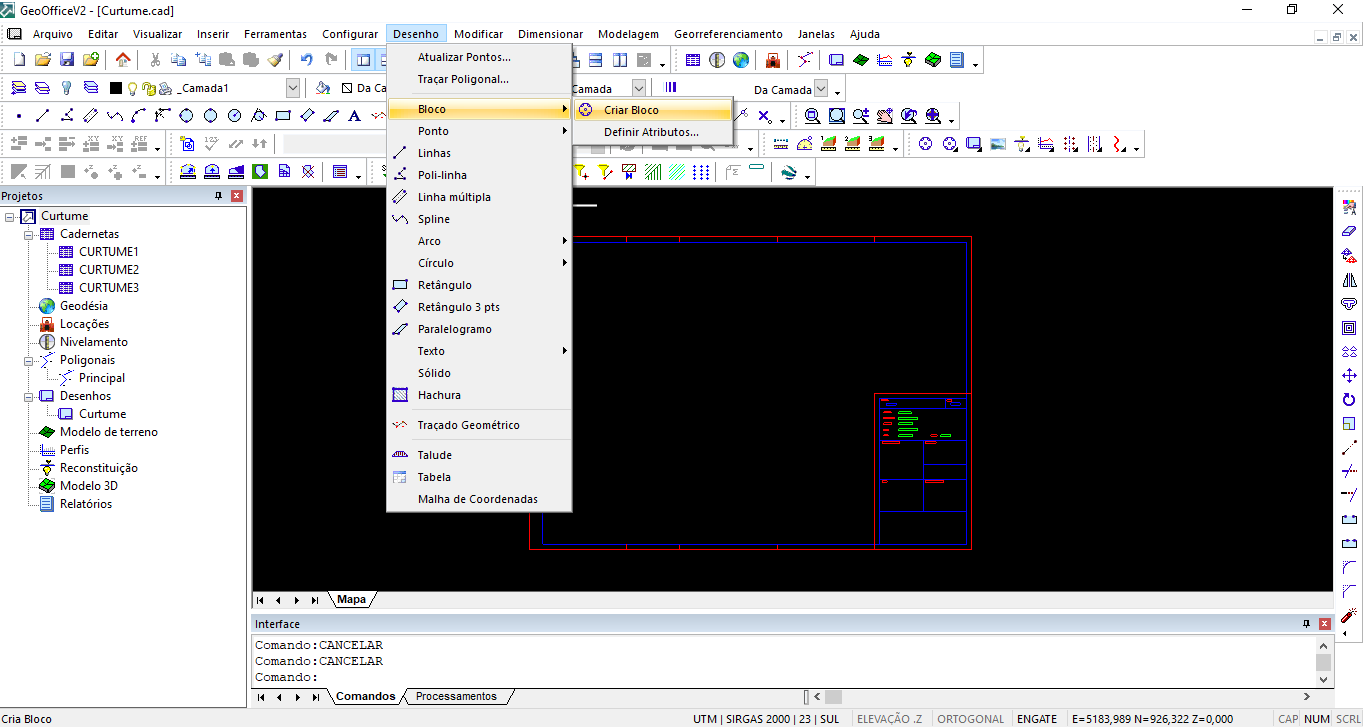

Logo após, selecione o item/folha a ser criada e clique em DESENHO -> BLOCO -> CRIAR BLOCO, faça as configurações de criação do bloco, convertendo-a em bloco e salve a folha criada.

Para finalizar, copie o arquivo *.CAD referente à esta Folha criada e cole na pasta “FOLHAS” do GeoOffice em (C:\Users\Public\Documents\GeoOffice 2008\Folhas) no seu Computador. Neste local, estarão os modelos de folhas do software, bem como, todas os modelos criados pelo usuário.

Veja o vídeo abaixo os detalhes para a criação da Folha.
