Criando um Platô com Saia automaticamente

Criando um Platô com Saia calculada automáticamente

A Criação de um platô no GeoOfice tem como finalidade trabalhar em áreas para deixá-las planas ou com planas com níveis diferentes como por exemplo banquetas.

Na criação de platôs terá duas opções de ferramentas criar platô e criar Platô definido pela saia.Para se criar um platô primeiramente deve se ter pontos em um levantamento e os mesmo com suas respectivas cotas.

Para criar um Platô, selecione no Menu Ferramentas a opção Platô.

Acionando a ferramenta selecione o perímetro onde será criado o Platô desejado, em seguida clique com o botão direito do Mouse ou tecle ENTER. Uma caixa de diálogo se abrirá, onde terá as configurações e as características que se quer para o Platô.

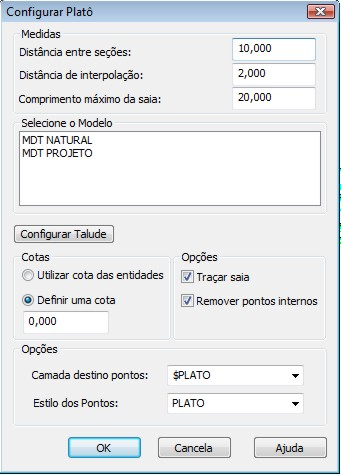

Abrindo a caixa de dialogo deve se inserir as informações entre elas a

Distância entre seções: é à distância de um ponto a outro ao longo do platô;

Distância de interpolação: é à distância de um ponto a outro ao longo da saia até que chegue ao terreno natural;

Comprimento máximo da saia: distância máxima permitida para a construção da saia. Selecione o Modelo desejado, neste utilize o MDT do terreno natural.

Cotas: Poderá usar uma destas opções.

• Utilizar cota das entidades: quando utilizar esta opção, certifique-se de que o platô está apoiado nos pontos desejados. O Platô utilizará destas cotas para desenhar a saia até que chegue ao MDT natural;
• Definir uma cota: ao definir uma cota, o platô irá se torna plano por inteiro seguindo como referencia a cota especificada e a saia vai ser desenhada a partir da cota até que chegue ao MDT natural.

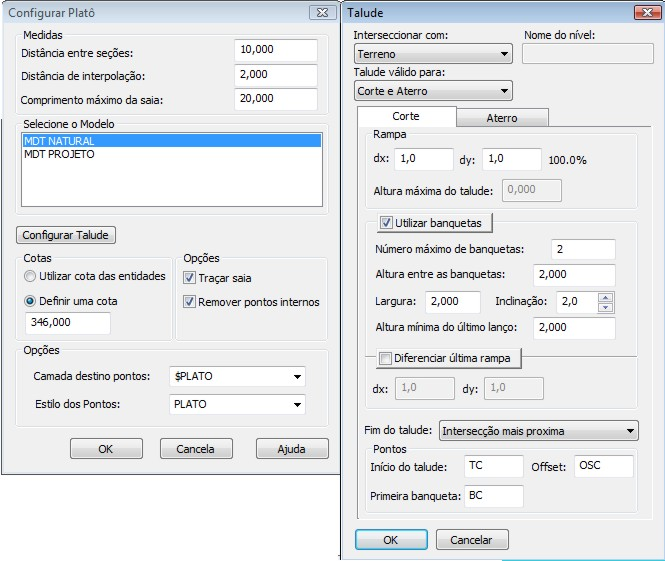

Configurar Talude: configurar os parâmetros de definição da saia do platô. E ela pode ou não ter banquetas. Configure de acordo com as características que quer deixar o platô.Depois de configurar o talude e ter definido o platô, clique em Ok. O Platô será desenhado de acordo com as configurações.

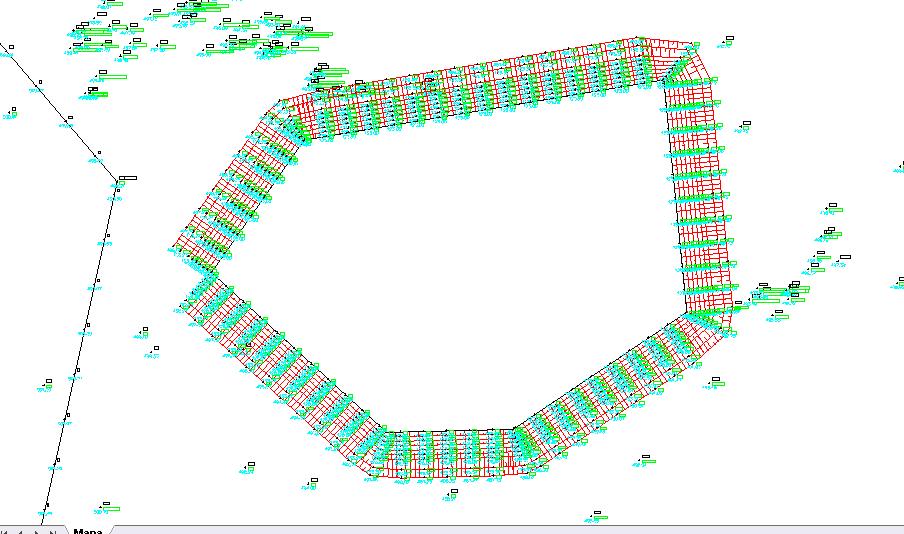

Abaixo o Platô com a projeção da Saia, de acordo com as configurações.
