Criando Platô definido pela saia

Criando Platô definido pela saia

Usamos essa opção, quando temos um terreno limitado e queremos aproveitá-lo ao máximo, dentro de seu perímetro. Nesse caso, a ferramenta vai calcular a área útil para que seja feito o seu Platô, de acordo com os parâmetros informados na configuração da mesma, então, tendo o Limite do Terreno em questão, a saia será projetada para dentro desse limite e a figura que sobrar internamente a ele, será o seu Platô (área útil).

Entre no Menu Ferramentas / Criar Platô e escolha a opção Definido pela Saia

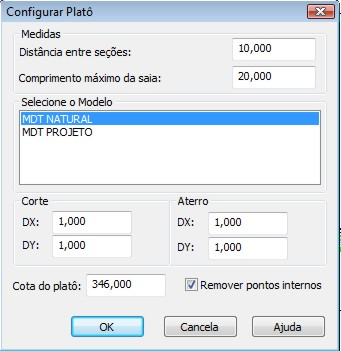

Após selecionar o perímetro e clicar na tecla enter abrirá uma caixa de diálogo
Para inserção de informações.

Distância entre seções: é à distância de um ponto a outro ao longo do platô;
Comprimento máximo da saia: distância máxima permitida para a construção da saia.
Corte e Aterro: Quanto você deseja em corte como para aterro
Cota do Platô: ao definir uma cota, o seu platô se torna plano por inteiro e a saia vai ser desenhada a partir da sua cota até que che-gue ao MDT natural.
Após a configuração do Platô clicando na opção ok o platô será criado com a saia para dentro do Limite do Terreno, identificando ao centro, a área útil do Platô, ou área aproveitável para projeto.
