Copiar com Ponto Base (origem e destino)

Como proceder para copiar parte de um desenho para outro desenho, mantendo as coordenadas de origem, para que os mesmos se encaixem.

Vamos utilizar o comando "Copiar com Ponto Base".

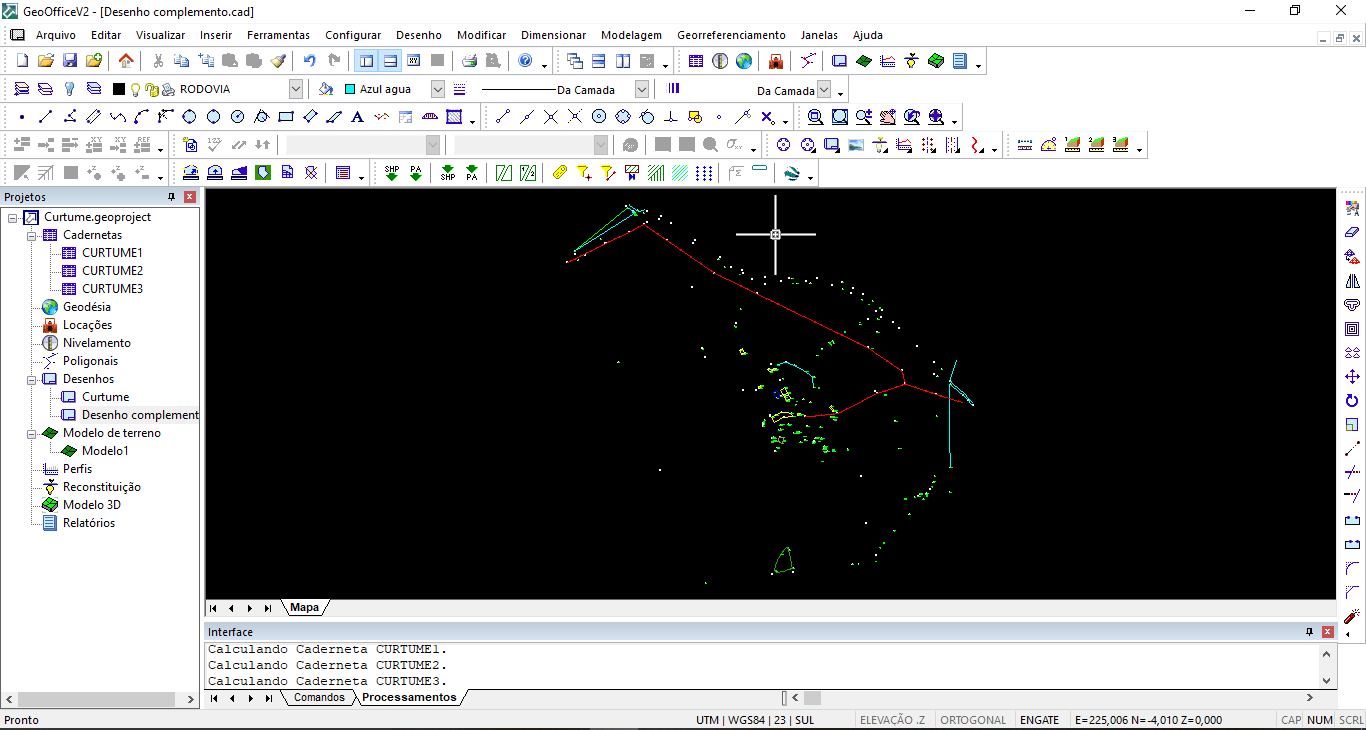

Veja abaixo 2 telas com desenhos distintos, mas que precisam ser juntados em um único.

Desenho A

Desenho B

O que vamos fazer é copiar o Desenho B para o Desenho A, mantendo as coordenadas de origem e a proporção de tamanho para que eles se encaixem. Vamos fazer isso em duas etapas:

1°. Passo:

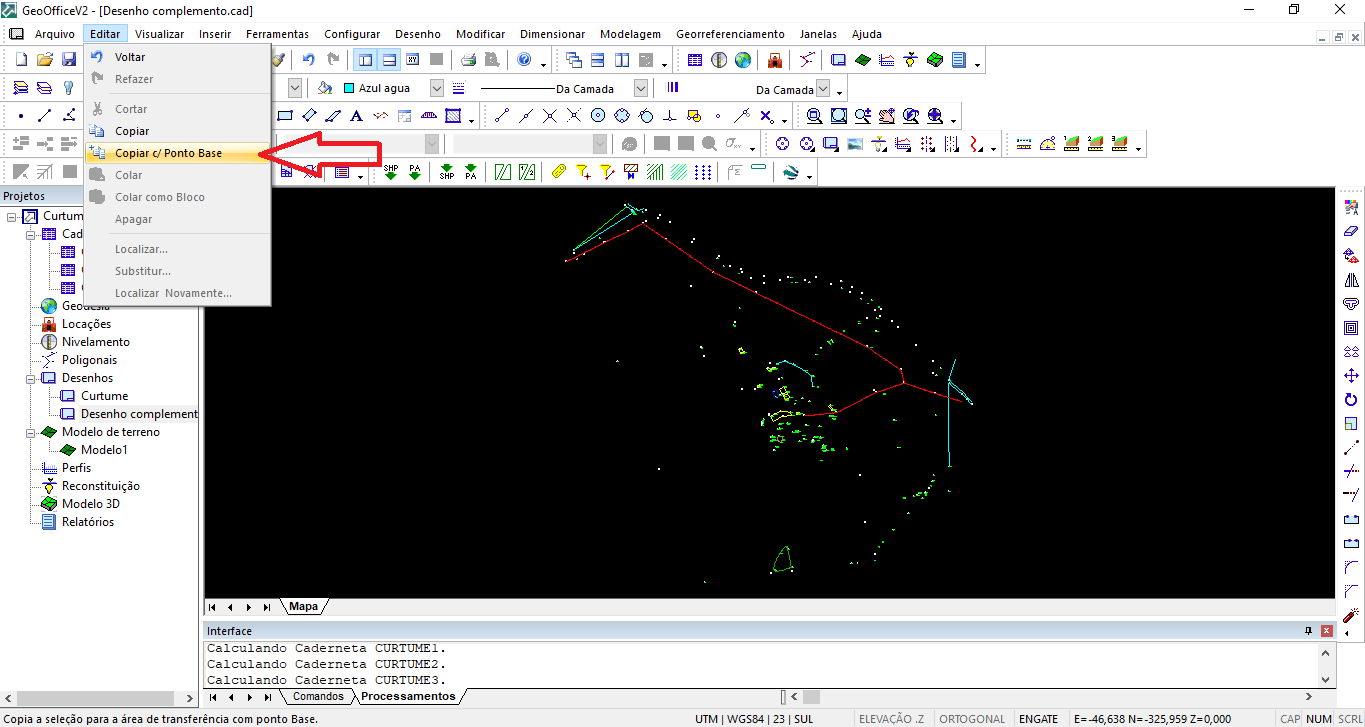

Deixe aberto, o Desenho que você quer copiar e entre no Menu Editar / Copiar com Ponto Base.

Agora você terá que selecionar apenas o que interessa para você copiar. Pode ser clicando um a um ou abrindo uma janela e selecionando várias entidades ao mesmo tempo.
Em seguida, aperte "ENTER" e observe que na Linha de Comandos do GeoOffice, o software vai te perguntar qual é o Ponto Base. Digite 0,0 (zero vírgula zero) e dê "Enter" novamente para confirmar essa origem.

Obs: porque usamos 0,0 (zero vírgula zero) na origem?
Porque é uma coordenada de referência que você nunca vai esquecer. Dessa forma, você não precisa decorar ou anotar uma coordenada existente nos 2 desenhos ou ter Ponto incomum nos 2. Usando as Coordenadas X = 0 e também Y = 0 a referência está adotada com segurança.

2°. Passo:

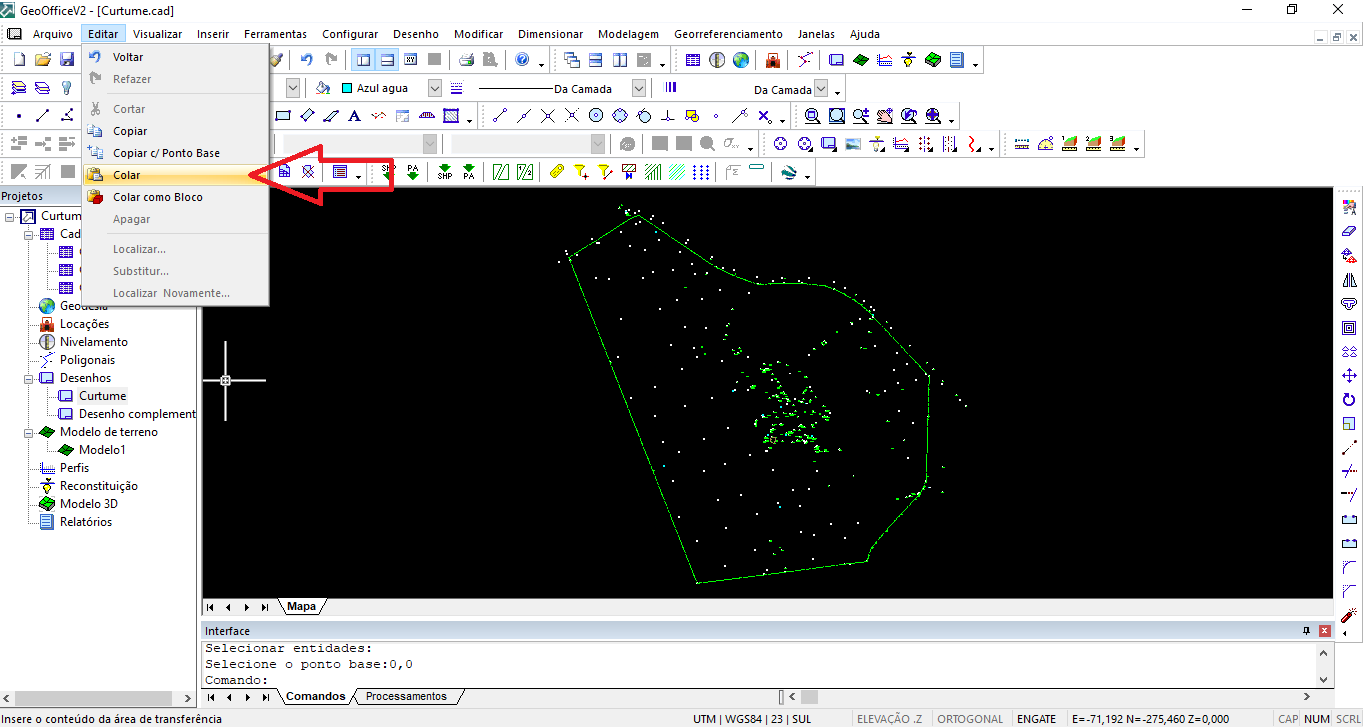

Abra o Desenho que vai receber os dados copiados e entre no Menu Editar / Colar.

Em seguida o software GeoOffice vai te pedir o ponto de inserção e então novamente você digita as mesmas coordenadas 0,0 (zero vírgula zero) e dê "ENTER" para confirmar. Imediatamente todos os elementos copiados do Desenho de Origem são colados no Desenho de Destino, usando a mesma coordenada que você tinha antes, com isso pode considerar que os Desenhos estão encaixados.

Prontinho!

Se preferir assistir a uma vídeo aula sobre este assunto, complemento com o vídeo abaixo.

Não se esqueça de curtir o vídeo e se inscrever em nosso Canal.
